Тяжелый танк Pz VI Ausf.H "Тигр" Германия
Боевые машины на базе танка «ТИГР»
М. Барятинский
(Бронеколлекция № 6 за 1998 г.)
«ФЕРДИНАНД»
В сентябре 1942 года, в соответствии с указанием Гитлера, началась работа по переделке 90 изготовленных заводом Nibelungenwerke шасси VK 4501(Р) в штурмовые орудия, вооруженные 88-мм пушкой Pak 43/2 и с лобовой броней 200 мм. Проектирование велось фирмой Porsche совместно с конструкторами берлинского завода Alkett. Поскольку броневая рубка должна была располагаться в кормовой части, компоновку шасси пришлось изменить, разместив двигатели и генераторы в середине корпуса. Первоначально планировалось производить сборку новых САУ в Берлине, но от этого пришлось отказаться по причине сложностей, связанных с перевозкой по железной дороге, и из-за нежелания приостанавливать выпуск штурмовых орудий StuG III — основной продукции завода Alkett. В результате сборка САУ, получившей официальное обозначение 8,8cm Pak 43/2 Sfl L/71 Panzerjager Tiger(P) Sd.Kfz. 184 и название Ferdinand (бальзам на душу доктора Фердинанда Порше), производилась на заводе Nibelungenwerke.
Лобовые 100-мм листы корпуса танка Tiger(P) были усилены тоже 100-мм броневыми листами, закрепленными на корпусе болтами с пулестойкой головкой. Таким образом, лобовую броню корпуса довели до 200 мм. Аналогичную толщину имел и лобовой лист рубки.
В передней части корпуса располагались рабочие места механика-водителя и радиста. За ними, в центре машины, параллельно друг другу устанавливались два 12-цилиндровых карбюраторных V-образных двигателя жидкостного охлаждения Maybach ML 120TRM мощностью 265 л.с. при 2600 об/мин каждый. Двигатели приводили во вращение роторы двух генераторов Siemens Тур aGV, которые, в свою очередь, снабжали электроэнергией два тяговых электродвигателя Siemens D1495aAC мощностью 230 кВт каждый, установленных в кормовой части машины под боевым отделением. Крутящий момент от электродвигателей с помощью специальных электромеханических бортовых передач передавался на ведущие колеса кормового расположения. В аварийном режиме или в случае боевых повреждений одной из ветвей электропитания предусматривалось дублирование другой.
Ходовая часть «Фердинанда" применительно к одному борту состояла из б опорных катков, сблокированных попарно в три тележки с оригинальной, очень сложной, но высокоэффективной поршевской схемой подвески с продольными торсионами, опробованной еще на опытном шасси VK 3001(Р). Ведущее колесо имело съемные зубчатые венцы с 19 зубьями каждый. Направляющее колесо также имело зубчатые венцы, что исключало холостую перемотку гусениц. Каждая гусеница состояла из 109 траков шириной 640 мм.
В полностью бронированной прямоугольной рубке, закрепленной на кормовой части корпуса с помощью болтов, была установлена 88-мм пушка Pak 43/2 с длиной ствола 71 калибр, разработанная на основе зенитной пушки Flak 41. Горизонтальный угол наведения был возможен в секторе 28°. Угол возвышения +14°, склонения -8". Масса орудия 2200 кг. В боекомплект пушки входили 50 унитарных выстрелов, размещенных на стенках рубки. В кормовой части рубки находился круглый люк, предназначенный для демонтажа пушки.
По немецким данным, бронебойный снаряд PzGr 39/43 массой 10,16 кг и начальной скоростью 1000 м/с пробивал на дистанции 1000 м 165-мм броню (при угле встречи 90°), а подкалиберный снаряд PzGr 40/43 массой 7,5 кг и начальной скоростью 1130 м/с — 193-мм, что обеспечивало «Фердинанду» безусловное поражение любого из существовавших тогда танков.
|
Сборка первой машины началась 16 февраля 1943 года, а последний — девяностый — «Фердинанд» покинул заводские цехи 8 мая. В апреле первая серийная машина проходила испытания на Куммерсдорфском полигоне.
Боевое крещение «фердинанды» приняли в ходе операции «Цитадель» в составе 656-го полка истребителей танков, в который входили 653-й и 654-й дивизионы (schwere Panzerjager Abteilung — sPz.Jager Abt.). К началу сражения в первом имелось 45, а во втором — 44 «фердинанда». Оба дивизиона находились в оперативном подчинении 41-го танкового корпуса, участвовали в тяжелых боях на северном фасе Курской дуги в районе станции Поныри и понесли большие потери, в основном на минных полях. На месте сражения остался 21 «Фердинанд» — все с поврежденной ходовой частью. Многие из них были подожжены своими экипажами или нашими наступающими пехотинцами. Лишь одна САУ этого типа, которая обстреливалась с разных направлений семью танками Т-34, имела пробоину в борту, в районе ведущего колеса. Единственным достойным противником тяжелых немецких самоходок оказалась самоходно-артиллерийская установка СУ-152. 8 июля 1943 года полк СУ-152 обстрелял атакующие «фердинанды» 653-го дивизиона, подбив при этом 4 вражеские машины. Всего же в июле — августе 1943 года было потеряно 39 «фердинандов».
В конце августа 654-й дивизион отвели в тыл и отправили во Францию для переформирования и перевооружения. При этом свои САУ он передал в 653-й дивизион, который в октябре — ноябре принимал участие в оборонительных боях в районе Никополя и Днепропетровска. 16 декабря дивизион покинул передний край и был отправлен в Австрию. Из справки, поданной в Главное командование сухопутных войск, следует, что до 5 ноября 1943 года 656-й полк уничтожил 582 советских танка, 344 противотанковые пушки, 133 других орудия, 103 противотанковых ружья, 3 самолета, 3 бронеавтомобиля и 3 САУ.
В период с января по март 1944 года на заводе Nibelungenwerke проводилась модернизация 47 оставшихся к тому времени «фердинандов». В лобовой броне корпуса справа была смонтирована шаровая установка пулемета MG 34. На крыше рубки появилась командирская башенка с 7 приборами наблюдения. На ствол орудия надели броневой щит, а боекомплект довели до 55 выстрелов. Название машины изменили на Elefant (слон).
В конце февраля 1-ю роту дивизиона отправили в Италию, где она участвовала в боях под Анцио, а в мае — июне 1944 года - под Римом. В конце июня роту, в которой оставалось два исправных «Элефанта», перебросили в Австрию.
В апреле 1944 года 653-й дивизион в составе двух рот был отправлен на Восточный фронт, в район Тернополя. В июле в дивизионе, отступавшем уже по территории Польши, имелось 33 исправных самоходных орудия. В августе он понес тяжелые потери в боях в районе Сандомира, а в сентябре был выведен в тыл, где после перевооружения на САУ Jagdtiger передал «элефанты» в 614-ю тяжелую противотанковую Роту.
В конце марта 1945 года вермахт еще располагал 28 боеготовыми машинами, 12 единиц находилось в ремонте.
До наших дней сохранилось две САУ этого типа. В Музее бронетанкового вооружения и техники в Кубинке экспонируется «Фердинанд», захваченный Красной Армией в ходе Курской битвы, а в музее Абердинского полигона в США — «Элефант», который достался американцам в Италии, под Анцио.
«ШТУРМТИГР»
5 августа 1943 года Гитлер отдал приказ начать разработку тяжелого штурмового орудия, предназначенного для уничтожения сильно укрепленных опорных пунктов противника.
Первоначально планировалось вооружить новую самоходку 210-мм гаубицей, но в окончательном варианте разработчики остановились на реактивном 380-мм корабельном бомбомете — Gerat 562, он же Raketenwerfer 61, который и является наиболее интересной частью этой САУ.

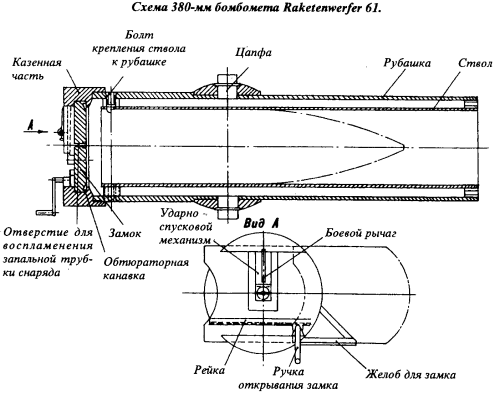

Бомбомет, выпускавшийся заводом фирмы Rheinmetall-Borsig в Дюссельдорфе, заряжался с казенной части. Замок бомбомета представлял собой стальную плиту толщиной 65 мм, перемещавшуюся в горизонтальной плоскости с помощью реечного механизма. После заряжания между снарядом и плитой замка оставался зазор 12 см. Такое положение снаряда объяснялось особенностями конструкции ударно-спускового механизма.
Шаровая установка, в которой был смонтирован бомбомет, допускала его наведение в горизонтальной плоскости до 10° на сторону, а в вертикальной от 0 до 85°.
Для стрельбы из Raketenwerfer 61 использовались фугасные реактивные снаряды массой 351 кг и кумулятивные — массой 345 кг. Дальность выстрела фугасным снарядом при температуре воздуха +15°С и скорости ветра не более 4 м/с достигала 5600 м. Снаряд состоял из боевого (до 135 кг ВВ) и метательного зарядов и маршевого ракетного двигателя. В дне снаряда имелись 32 наклонных отверстия для выхода газов от ракетного двигателя, за счет которых ему сообщалось вращение вокруг своей оси, повышавшее устойчивость в полете. Снаряд покидал ствол с начальной скоростью 40 м/с, а после срабатывания маршевого двигателя разгонялся до 250 м/с. Взрыватель располагался в носовой части снаряда и устанавливался непосредственно перед заряжанием. Задержка срабатывания взрывателя могла устанавливаться в диапазоне от 0,5 до 12с.
В целях снижения до минимума силы отдачи при выстреле (бомбомет не имел противооткатных устройств) часть газов, образовывавшихся при сгорании метательного заряда, направлялась в зазор между собственно стволом и 13-мм рубашкой, надетой на ствол. Для выхода газов в торцевом кольце у дульного среза имелось 31 отверстие. Такая конструкция ствола способствовала и его лучшему охлаждению.
Заряжание производилось с лотка с роликами при помощи специального досылателя. Загружались снаряды внутрь машины краном, через прямоугольный люк в крыше рубки. На стенках боевого отделения располагалось 12 захватов (по 6 с каждой стороны) для снарядов. 13-й снаряд мог находиться на лотке, а 14-й — непосредственно в стволе, поднятом на угол 16°. Внутри боевого отделения снаряды перемещались с помощью тельфера.
Бомбомет устанавливался в лобовом листе простой сварной прямоугольной рубки, крепившейся к корпусу танка болтами. Лобовой лист рубки был расположен под углом 47°. Справа от бомбомета в шаровой установке размещался пулемет MG 34. Его боекомплект состоял из 1500 патронов. Для наведения бомбомета использовался прицел Pak ZF 3х8, а пулемета - KZF 2. На крыше рубки монтировалось «устройство ближнего боя" (Nahkampfgerat).
Экипаж машины включал механика-водителя, стрелка-радиста, командира, выполнявшего обязанности наводчика, и двух заряжающих.
Двигатель, трансмиссия, ходовая часть и почти все элементы корпуса были заимствованы у линейного танка Tiger Ausf.E поздних выпусков. Последнее обстоятельство вполне объяснимо, поскольку все САУ не изготавливались вновь, а переделывались из линейных танков.
Прототип САУ, получившей название 38 cm Panzermorser Sturmtiger Ausf.E, выпустили в сентябре 1943 года. 20 октября машину с рубкой из неброневой стали продемонстрировали Гитлеру.
Первый же серийный «Штурмтигр» покинул цехи завода Alkett 15 сентября 1944 года. В течение нескольких месяцев за ним последовали еще 17 машин.
Прототип «Штурмтигра» использовался для обстрела Варшавы в ходе подавления немцами Варшавского восстания в августе 1944-го. Из серийных машин в конце того же года сформировали две роты штурмовых мортир (Panzer Sturmmorser Kompanie) — 1000-ю и 1001-ю, по четыре установки в каждой. Обе роты действовали на Западном фронте. Первая вступила в бой в декабре 1944 года в районе Трира, причем в боях участвовала только одна установка, остальные вышли из строя по техническим причинам и были брошены. Вторая начала боевые действия в ноябре 1944 года, а в январе 1945-го довольно успешно воевала недалеко от Бонна. При переправе через Рейн одна установка была подбита огнем «Шермана». Позже других сформировали 1002-ю роту, имевшую шесть установок. Она также принимала участие в боевых действиях восточнее Бонна. В марте 1945 года четыре оставшиеся в строю машины этой роты были переброшены на Восточный фронт.
Реактивные бомбометы неплохо проявили себя при разрушении опорных пунктов на «Линии Зигфрида», захваченных американцами, и при стрельбе по групповым целям. Основными средствами союзников в борьбе с «штурмтиграми» стали тяжелая артиллерия и авиация. В начале марта 1945 года в строю оставалось еще 13 «штурмтигров».
